pětikombinace FAHD KOMBI 410
Pětioperační stroj - Srovnávačka / Protahovačka / Dlabačka / Spodní frézka / Formátovací pila je určena pro ty nejnáročnější kutily nebo do truhlářských dílen s velmi omezeným prostorem.
| Kategorie: | Pětikombinace |
|---|
Detailní popis pětikombinace FAHD KOMBI 410

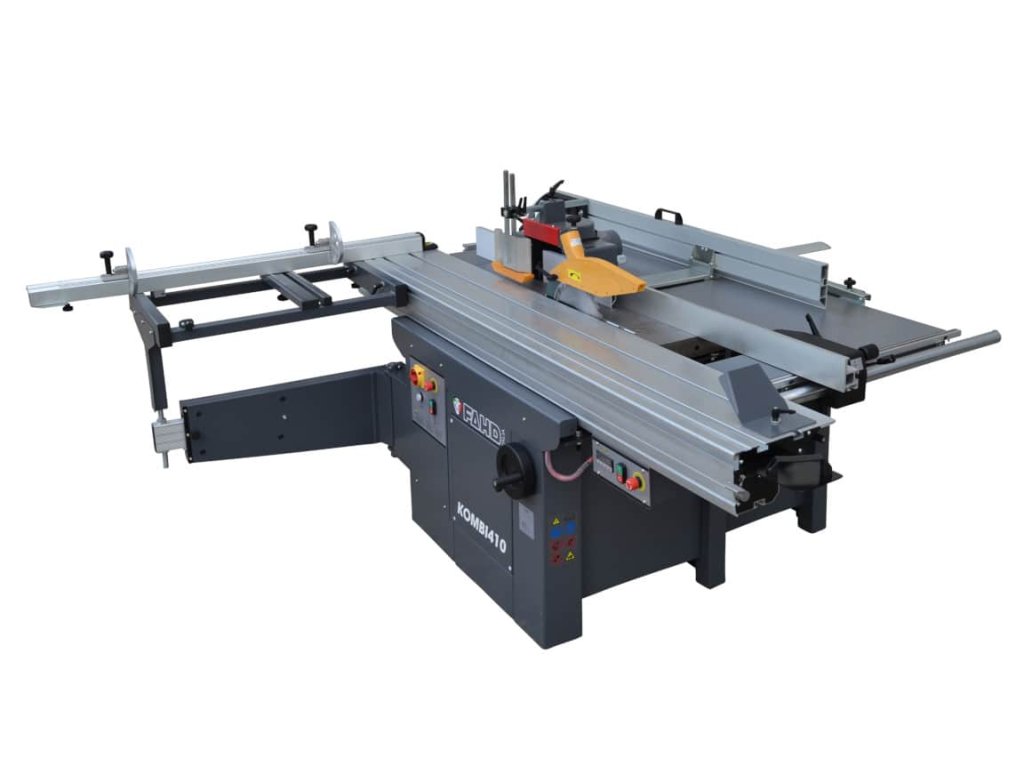

Kombinovaný pětioperační stroj FAHD KOMBI 410 byl speciálně navržen pro malé truhlářské dílny. FAHD KOMBI 410 dokáže plnohodnotně nahradit 5 strojů a zabere minimální prostor ve Vaší dílně. Tento stroj diponuje formátovací pilou se stolem délky 2200 mm (standartně nebo 2600mm na přání), srovnávací frézkou, tloušťkovací frézkou, spodní frézkou a přídavnou dlabačkou.
Tři nezávislé motory, které poskytují dostatečný výkon. Změnu operace lze provést pouhou změnou přepínače, nikoli pracnou výměnou řemenů.

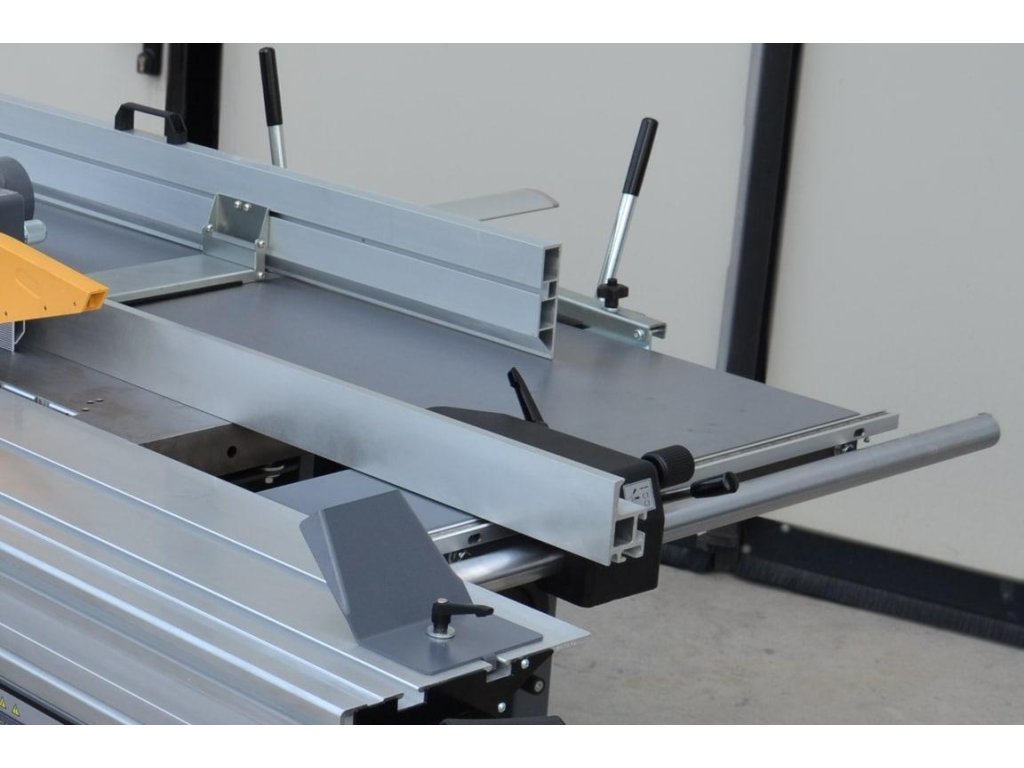

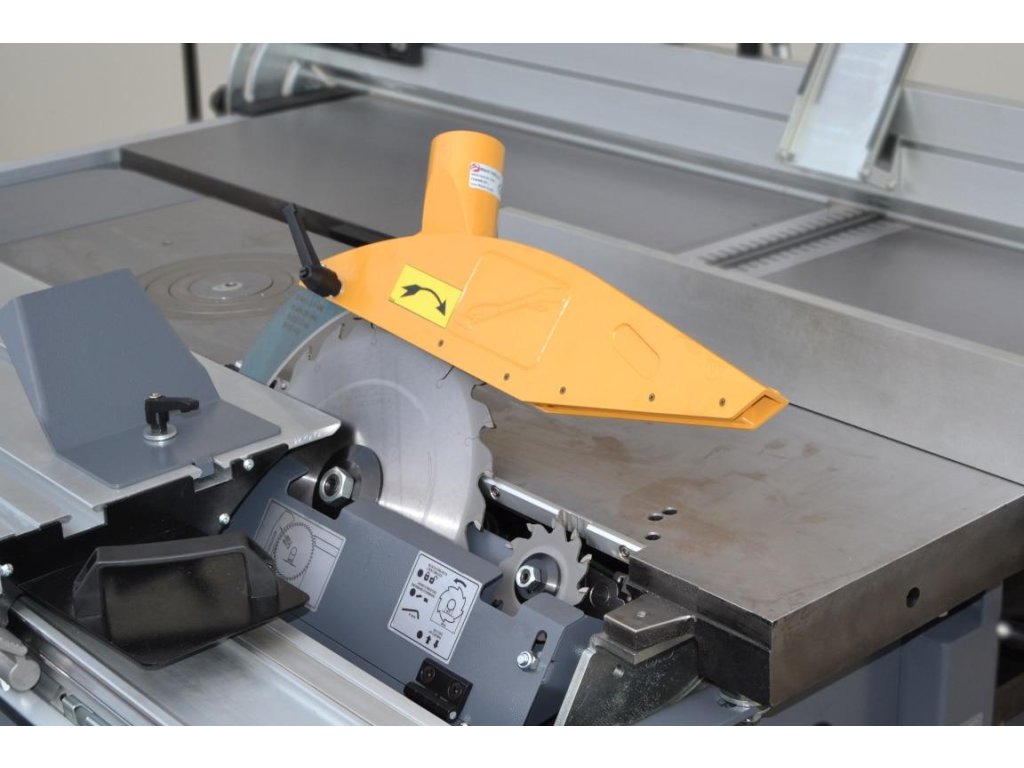

Formátovací pila s maximálním průměrem pilového kotouče 300 mm poskytuje prořez 95 mm při 90°. Pila je ve standardu vybavena předřezovou jednotkou, pro formátování oboustranně laminovnaných dřevotřískových desek. Pro podélné řezání pila disponuje paralelním pravítkem.

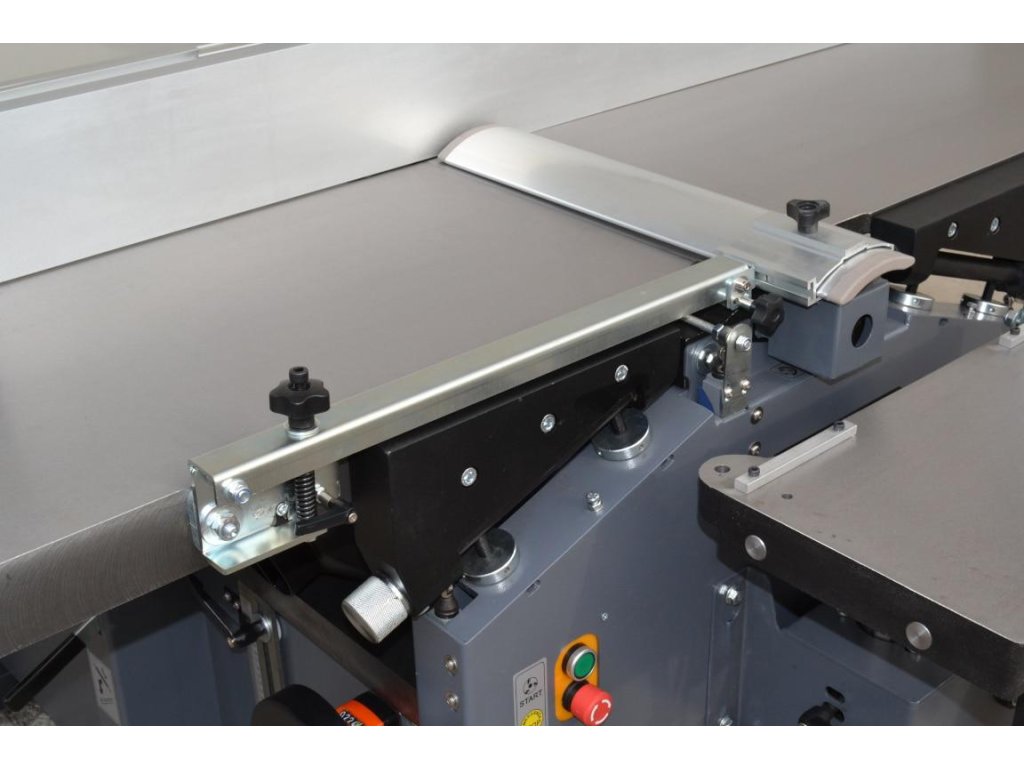

Srovnávací tloušťkovcí frézka s třínožovým hoblovacím válcem o průměru 70 mm a šíří 410 mm.
Spodní frézka má upínací vřeteno o průměru 30 mm. Maximální průměr nástroje 180 mm.
Stroj je ve standardu dodáván s přídavnou dlabačkou.
STANDARDNÍ VÝBAVA:
-

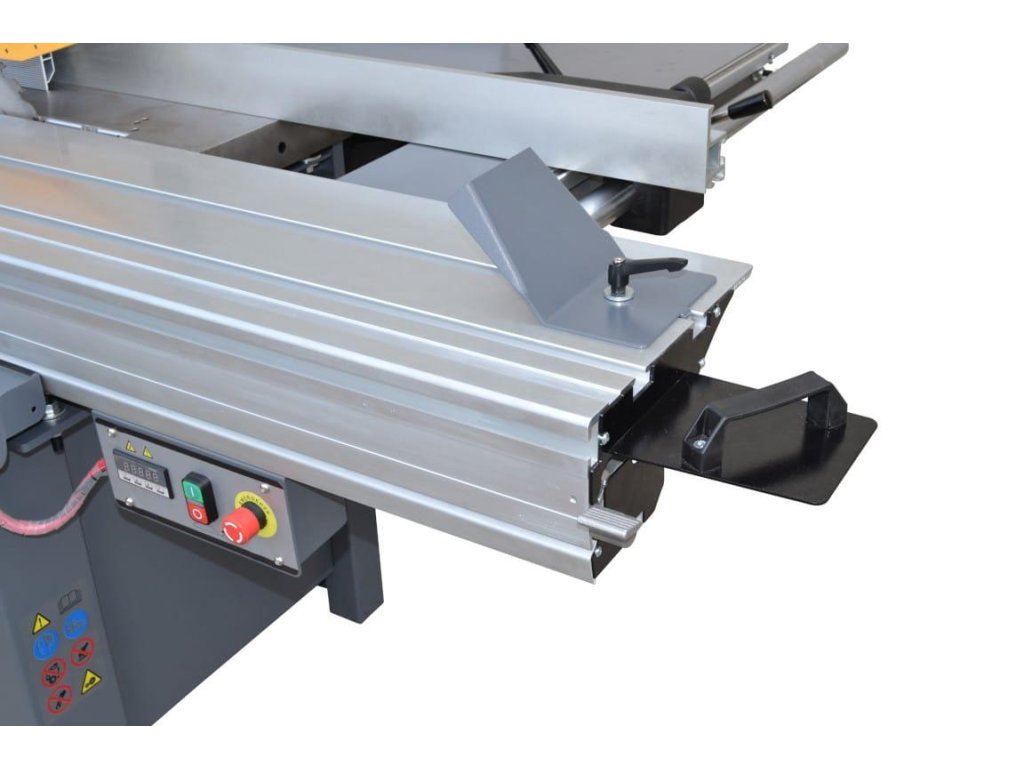

Formátovací stůl 2200 mm
-
Maximální průměr pilového kotouče 300 mm, s výškou řezu 95 mm při 90°
-
Pracovní stůl pro srovnávací frézku 400x1800 mm
-
Pracovní stůl pro tloušťkovací frézku 400x760 mm
-
Hoblovací válec - třínožový o průměru 70 mm
-
Spodní frézka se 4 rychlostmi otáčení vřetene.
-
Průměr vřetene spodní frézky 30 mm
-
Dlabačka se stolem 250×500 mm
-
Výkon motoru 3 kW (400V)
-
Stroj je vyroben v souladu s normami CE
VOLITELNÁ VÝBAVA:
-
Bez dlabacího zařízení
-
Zesílené motory každý 4kW (5HP)
-
Formátovací stůl délky 2600mm
-
Hoblovací válec TERSA 400 mm
-
Hoblovací válec ŽILETKOVÝ
-
Profilový kryt pro spodní frézku
-
Frézovací vřeteno 35, 40, 50 m
-
Transportní kolečka
TECHNICKÉ PARAMETRY STROJE
| Srovnávací frézka | |
| rozměr srovnávacích stolů | mm 400×1800 |
| průměr hoblovací hřídeli | mm 70 |
| otáčky hovblovací hřídeli | rpm 5700 |
| rozměr hoblovacího nože (3ks) | mm 400x25x3 |
| max tříska úběru | mm 4 |
| Tloušťkovací frézka | |
| rozměr pracovního tloušťkovacího stolu | mm 400×760 |
| rychlost podávání | 7 m/min |
| min - max tloušťka opracovaného materiálu | mm 4-220 |
| Dlabačka | |
| rozměr pracovního stolu | mm 250×500 |
| rozsah posuvu příčný / podélný / svislý | mm 205/95/90 |
| rozsah upnutí nástroje | mm 0-16 |
| Formátovací pila | |
| rozměr pracovního litinového stolu | mm 326×1112 |
| rozměr formátovacího stolu | mm 2200×315 |
| otáčky hl. pilové hřídeli / předřezové hřídeli | rpm 4500/7000 |
| Průměr hl. pilového kotouče / upínací průměr | mm 300×30 |

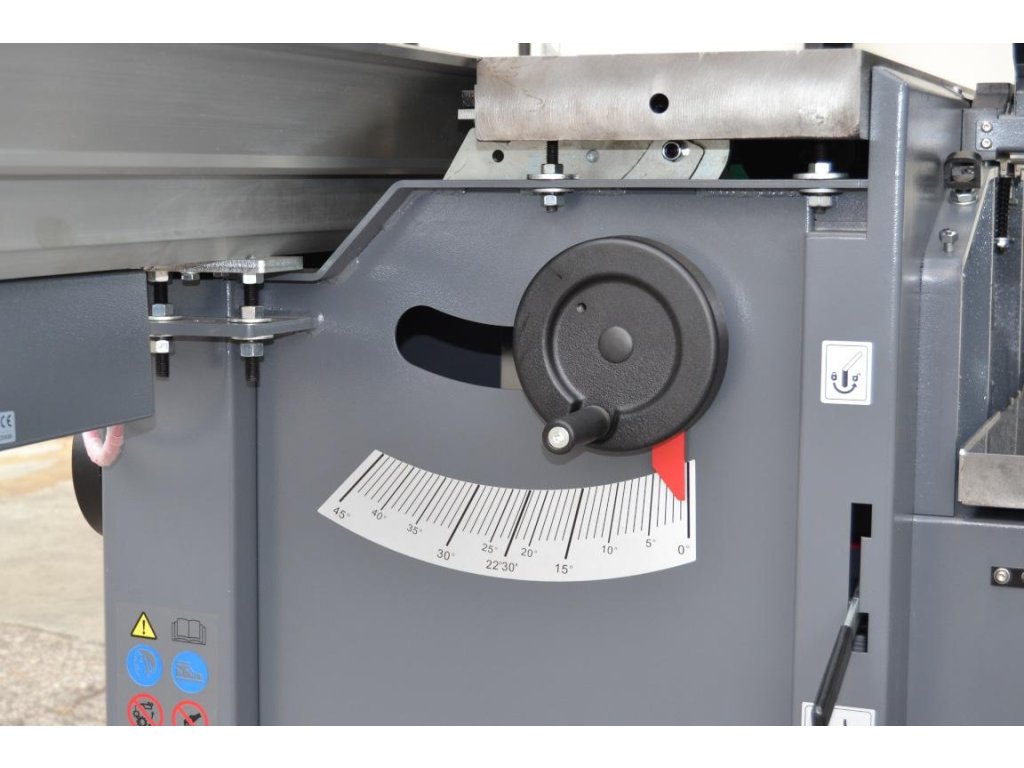

| rozsah naklápění pilové jednotky 45°/90° | mm 75/95 |
| max šíře řezu na pravém paralelním pravítku | mm 730 |
| max rozměr předřezového kotouče / upínací průměr | mm 80/22 |
| Spodní frézka | |
| rozměr pracovního stolu | mm 290×1112 |
| otáčky frézovací hřídele | rpm 2000/3100/4400/7000 |
| průměr frézovací hřídeli | mm 30 |
| zdvih frézovací hřídeli | mm 115 |
| max průměr nástroje v profilovacím pravítku | mm 180 |
| max tříska úběru profilovacího nástroje | mm 65 |
| výkon každého motoru | 3ks 3kW (4HP) |
| hmotnost stroje | kg 680 |
