Formátovací pila FAHD SE 2.6-3.2-3.8 EVO

Kód: 1115
Značka: FAHD
0 Kč 0 Kč včetně DPH
Kategorie: Nové stroje
SE3.2 EVO 01

Formátovací pila FAHD SE 2.6 – 3.2 – 3.8 EVO

Max průměr pilového kotouče Ø 450mm.

Technická data:

SE2.6 EVO SE3.2 EVO SE3.8 EVO
Rozměr formátovacího stolu mm 2600×400 mm 3200×400 mm 3800×400
Rozměr litinového stolu mm 650×1100 mm 650×1100 mm 650×1100
Rozměr výložníku formátovacího stolu mm 640×1190 mm 640×1190 mm 640×1190
Průměr pilového kotoučeØ/ upínací průměr pilové hřídeleØ mm 400/30 mm 400/30 mm 400/30
Výška řezu při průměru pilového kotouče Ø 300 mm 90°/45° mm 80/58 mm 80/58 mm 80/58
Výška řezu při průměru pilového kotouče Ø 400 mm 90°/45° mm 130/93 mm 130/93 mm 130/93
Výška řezu při průměru pilového kotouče Ø 450 mm 90°/45°
v nejnižší pozici pilové hřídeli pilový kotouč vyčnívá nad pracovní plochou 25 mm		 mm 155/110 mm 155/110 mm 155/110
průměr předřezového kotoučeØ/upíncí průměr předřezuØ mm 120/20 mm 120/20 mm 120/20
otáčky předřezové hřídeli rpm 7500 rpm 7500 rpm 7500
Výkon motoru předřezu HP 1 HP 1 HP 1
max šíře řezu na pravém paralelním pravítku mm 1250 mm 1250 mm 1250
otáčky hl. pilové hřídeli da 2800 a 5600 rpm da 2800 a 5600 rpm da 2800 a 5600 rpm
Výkon motoru pilové jednotky HP 7,5 HP 7,5 HP 7,5
Hmotnost kg 730 kg 800 kg 840
  • CE standart provedení stroje
  • Elektricky ovládaný zdvih a naklápění pilové jednotky z dotykového panelu VK3 :
    • semi automacký a plně automatický režim zdvihu a náklopu pilové jednotky
    • regulace rychlosti otáček pilové jednotky
    • automatická kalibrace jednotlivých os
  • Horní průmyslové rameno odsávání "CX400"

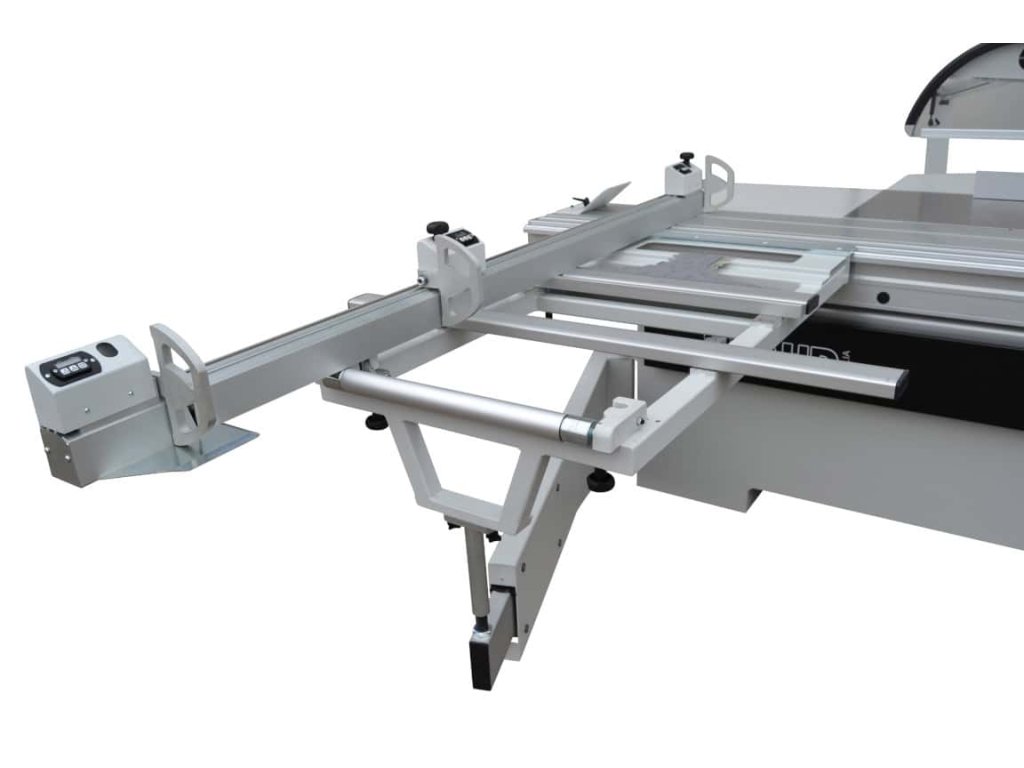

  • Půlměsícový segment s jasně definovanými úhly pro nastavení úhlu příčného pravítka výložníku formátovacího stolu
  • Podpůrné rameno výložníku vedené na lineárním tyčovém vedení
  • přídavné úhlovací pravítko
  • upínací excentr
  • výstup pro odávání (1 x ø 120mm, 1 x ø 80mm)
  • start a stop hl. pilové jednotky ovládané frekvenčním měničem
  • předřezová jednotka elektricky nastavitelná ve 2 osách s automatickou parkovací polohou



Výbava na přání :

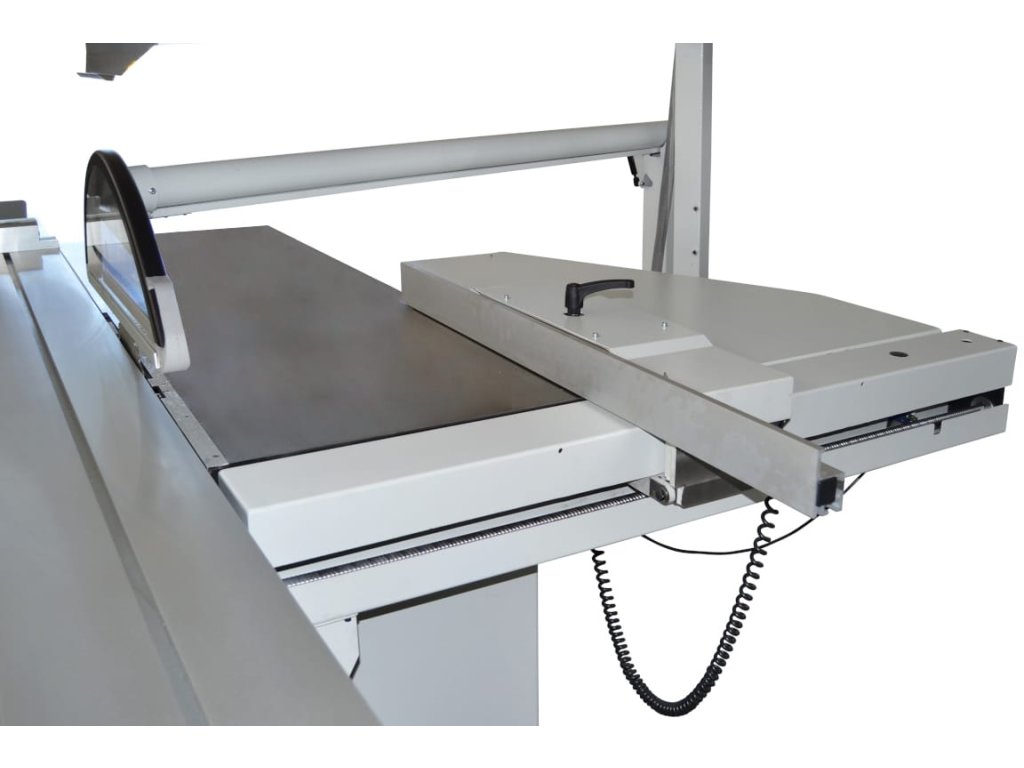

POWERED RIP FENCE MANAGED BY CONTROL PANEL WITH SEMI AND FULLY AUTOMATIC FUNCTIONS: INCREMENTAL FUNCTION; READOUT ON ENCODER; PRESENCE DETECTION SYSTEM FOR THE AUTOMATIC CHANGE OF THE FENCE POSITION, ACCORDING TO THE USED FENCE PROFILE (HIGH OR LOW); AUTOMATIC AXIS CALIBRATION; AUTOMATIC RECOVERY OF THE QUOTA FROM CUTTING WIDTH WHEN THE BLADE GET TILTED (COMPULSORY CONTROL PANEL V8 OR V10)





TOUCH SCREEN CONTROL PANEL 8" MODEL V8: SEMI AND FULLY AUTOMATIC FUNCTIONS; AUTOMATIC RECOVERY OF THE QUOTA FROM CUTTING HEIGHT WHEN THE BLADE GET TILTED (HANGING CONTROL PANEL/FIXED HANGING CONTROL PANEL WITH JOINT ARE COMPULSORY)





TOUCH SCREEN CONTROL PANEL 10’ MODEL V10: SEMI AND FULLY AUTOMATIC FUNCTIONS; AUTOMATIC RECOVERY OF THE QUOTA FROM CUTTING HEIGHT WHEN THE BLADE GET TILTED (HANGING CONTROL PANEL/FIXED HANGING CONTROL PANEL WITH JOINT ARE COMPULSORY)





2 AXIS AUTOMATIC SETTING OF THE SCORING UNIT (CONTROL PANEL V8 OR V10 IS COMPULSORY)





HANGING CONTROL PANEL





FIXED HANGING CONTROL PANEL WITH JOINT





SQUARING FRAME TYPE ‘’EASY’’ WITH MECHANICAL SELF-ADJUSTMENT OF THE STOPS POSITION





DOUBLE SIDED MITRE FENCE





DOUBLE SIDED MITRE FENCE WITH ELECTRONIC DIGITAL DISPLAY





MOTOR HP 10





MOTOR HP 12





SUPPLEMENT FOR SELF-BRAKING MOTOR WITH BRAKE RELEASE (STANDARD CONFIGURATION)





MAIN MOTOR MANAGED BY INVERTER (STANDARD CONFIGURATION)





HANGING SAW BLADE SAFETY PROTECTION “CX 400” SUCTION HOOD Ø 80 MM (STANDARD CONFIGURATION)





SQUARING FENCE WITH 3 ELECTRONIC READOUT





RIP FENCE WITH ELECTRONIC READOUT





CUTTING WIDTH ON RIP FENCE 1500 MM





ON/OFF SWITCHES ON THE SLIDING TABLE (IT IS COMPULSORY ‘’AUTOMATIC DELTA/STAR SWITCH ON’’ FOR CONFIGURATIONS WITHOUT MAIN MOTOR MANAGED BY INVERTER)





AUTOMATIC DELTA/STAR SWITCH ON





SMALL TABLE FOR PARALLEL CUTS





BAR PNEUMATIC PRESSER FOR THE WHOLE LENGTH OF THE SLIDING TABLE





2ND SQUARING FRAME FOR SLIDING TABLE





LASER (WITHOUT HANGING CONTROL PANEL OPTION)





LASER (FIXED HANGING CONTROL PANEL WITH JOINT IS COMPULSORY)





SOFTWARE FOR CONNECTION WITH MANAGEMENT SOFTWARE IN ACCORDANCE WITH THE REQUIREMENTS OF THE INDUSTRY 4.0 REGULATIONS (COMPULSORY CONTROL PANEL V4C OR V10)
