Formátovací pila ALTENDORF WA6

Altendorf WA 6 je malá formátovací pila, která zaujme nejkvalitnějším zpracováním, využívající letité zkušenosti společnosti Altendorf z výroby formátovacích pil, inovativním vybavením a navíc bezkonkurenční cenou.

Kód: PRO_CZ-28_28
Značka: ALTENDORF
0 Kč 0 Kč včetně DPH
Kategorie: Formátovací pily

Detailní popis Formátovací pila ALTENDORF WA6

POPIS PRODUKTU

Altendorf WA 6 je malá formátovací pila, která zaujme nejkvalitnějším zpracováním, využívající letité zkušenosti společnosti Altendorf s výrobou formátovacích pil.

Základní vybavení:
Dvojitý pojezdový stůl s kladkami
Osvědčený pojezdový stůl Altendorf s ocelovým vedením.  K dispozici jsou délkové varianty 1600, 2000 nebo 2600 mm.
Paralelní pravítko
Paralelní pravítko se vyznačuje velmi přesným a plynulým posuvem. Délka pravítka je 1000 mm.
Hlavní pravítko s možností úhlování.
Pro přesné řezání úhlů a pokosů v jedné funkci. Rozsah řezu: 105 - 2600 mm. Úhel můžete nastavit plynule  od 0 do 49 °
Ruční nastavení úhlu řezání.
Úhel nastavíte jednoduše pomocí ručního kolečka na stupnici od 0 do 45 °.
Manuální nastavení výšky řezu
Manuálně pomocí ručního kola.
Předřezový agregát
Samostatný motor předřezu 0,37 kW s odděleným vypínačem
Horní odsávání
Odsávání je umístěno na klínu s možností použít kotouč o maximálním průměru 315 mm. Maximální výška řezu je 100 mm.
Pilový agregát
Elektromotor: 4 kW
Otáčky : 4200 ot/min



Volitelné příslušenství:

RAPIDO- předřezový systém

Horní odsávání

Oboustranné úhlové pravítko DUPLEX



POŽADAVKY NA PROSTOR:

A Délka pojezdového stolu + 220 mm s posuvným stolem 1600 a 2000 mm
  Délka pojezdového stolu + 290 mm s posuvným stolem 2600
B Délka pojezdového stolu + 220 mm
C

873 mm u posuvného stolu 1600 mm und 2000 mm
1273 mm u posuvného stolu 2600 mm

  Hmotnost stroje
450 kg
  Pracovní výška
910 mm

prostorové požadavky ALTENDORF WA6

TECHNICKÉ PARAMETRY

  • Hlavní motor
  • 4 kW - 4200 ot./min
  • Hmotnost (kg)
  • 450
  • Délka pojezdového stolu
  • 1600 mm, 2000 mm, 2600 mm *
  • Samostatný předřezový motor
  • 0,37 kW - 8500 ot/min
  • Průměr pilového kotouče
  • 250 mm, 300 mm, 315 mm
  • Přesah hlavního kotouče 90°/45°
  • 67,5 / 48 mm, 92,5 / 65,5 mm, 100 / 70,7 mm
  • Pracovní výška stroje
  • 910 mm
  • Připojení odsávání
  • Horní 49 mm, spodní 89 mm
  • *
  • dle specifikace stroje

TECHNOLOGIE

Dvojitý pojezdový stůl s kladkami

DVOJITÝ POJEZDOVÝ STŮL S KLADKAMI

Dvojitý pojezdový stůl, je známý pro svůj lehký chod a přesné vedení. Tato konstrukce je typická pro formátovací pily Altendorf. Pomocí velkých dvojitých kladek je spojen horní díl stolu se spodním dílem a tím je zajištěno absolutně přesné a precizní vedení po vodících tyčích. Lehký chod pojezdového systému je dosažen pomocí kladek velkých průměrů. Pojezdový stůl je možno pomocí malé síly snadno posouvat a je veden bezpečně jako po kolejích. Kvalita chodu je zachována i při dlouholetém zatížení v prašném prostředí. Konstrukce pojezdového stolu je provedena na základě vícekomorového systému, kterým se dosahuje celková tuhost a odolnost proti kroucení. S každým pohybem pojezdového stolu čistí kartáč připevněný na horní části vozíku automaticky tyče vedení spodního vozíku. Systém pracuje kompletně bez potřeby mazání.

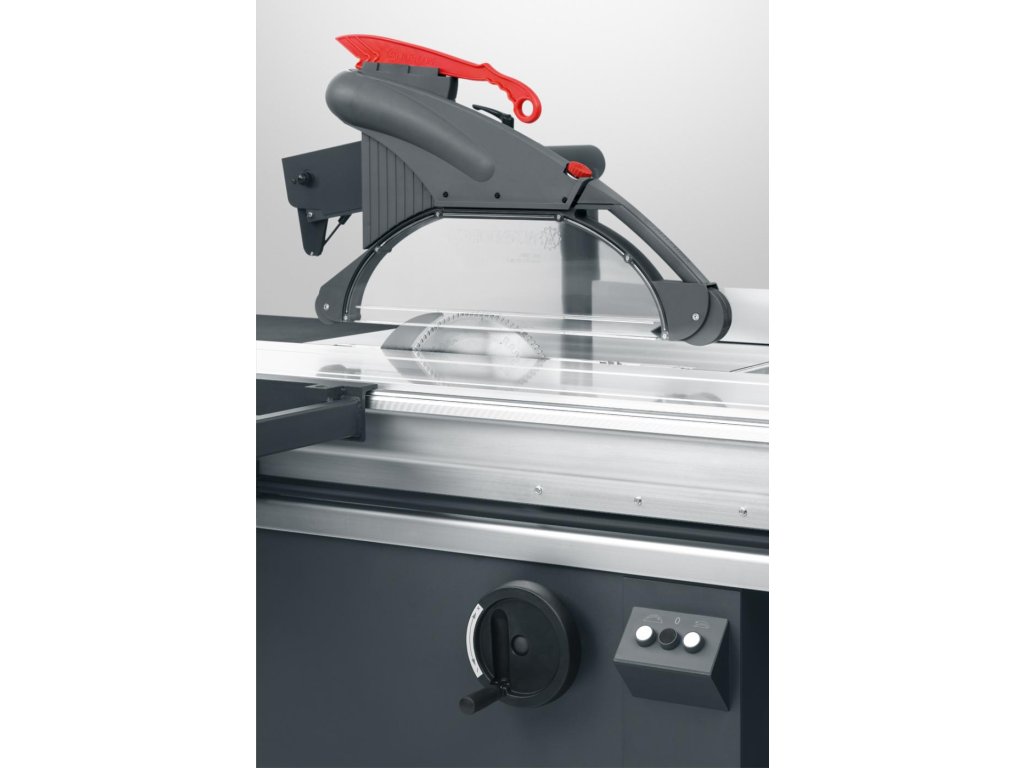

Horní odsávání

HORNÍ ODSÁVÁNÍ

Horní odsávání  je dodáváno s úzkým krytem pro řezání pod úhlem 90 °  a širokým krytem pro pokosové řezy. Obě varianty krytů vždy zakrývají jak hlavní, tak předřezový kotouč. Kryt lze výškově nastavit na příslušnou tloušťku materiálu.

 ⌀ připojení odsávání: 89 mm

Horní odsávání  na klínu

HORNÍ ODSÁVÁNÍ NA KLÍNU

Odsávání je umístěno na klínu s možností použít kotouč o maximálním průměru 315 mm. Maximální výška řezu je 100 mm.  ⌀ připojení odsávání je 49 mm.

Předřezový agregát 0,37 kW

PŘEDŘEZOVÝ AGREGÁT 0,37 KW

Samostatný motor předřezu 0,37 kW s odděleným vypínačem. 8500 ot/min

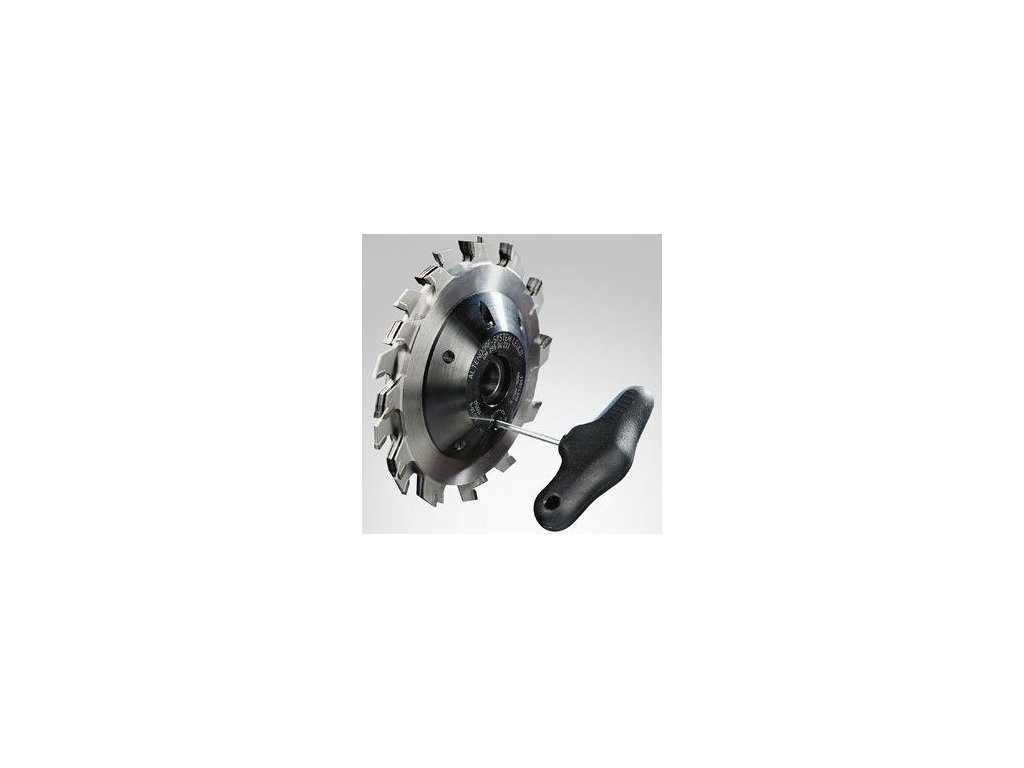

RAPIDO- předřezový systém

RAPIDO- PŘEDŘEZOVÝ SYSTÉM

RAPIDO ulehčuje a urychluje nastavení šířky předřezového kotouče. Doba seřízení max. 3 minuty. Oproti ostatním systémům předřezu ušetříte až 10 minut, Díky systému RAPIDO odpadá složitá montáž dvou dílů předřezového kotouče s distančními podložkami. Šířku řezu předřezového kotouče je možno nastavit plynule, bez demontáže, na šířku řezu hlavního pilového kotouče. Rozsah nastavení 2,8 – 3,8 mm, Ø = 120 mm.

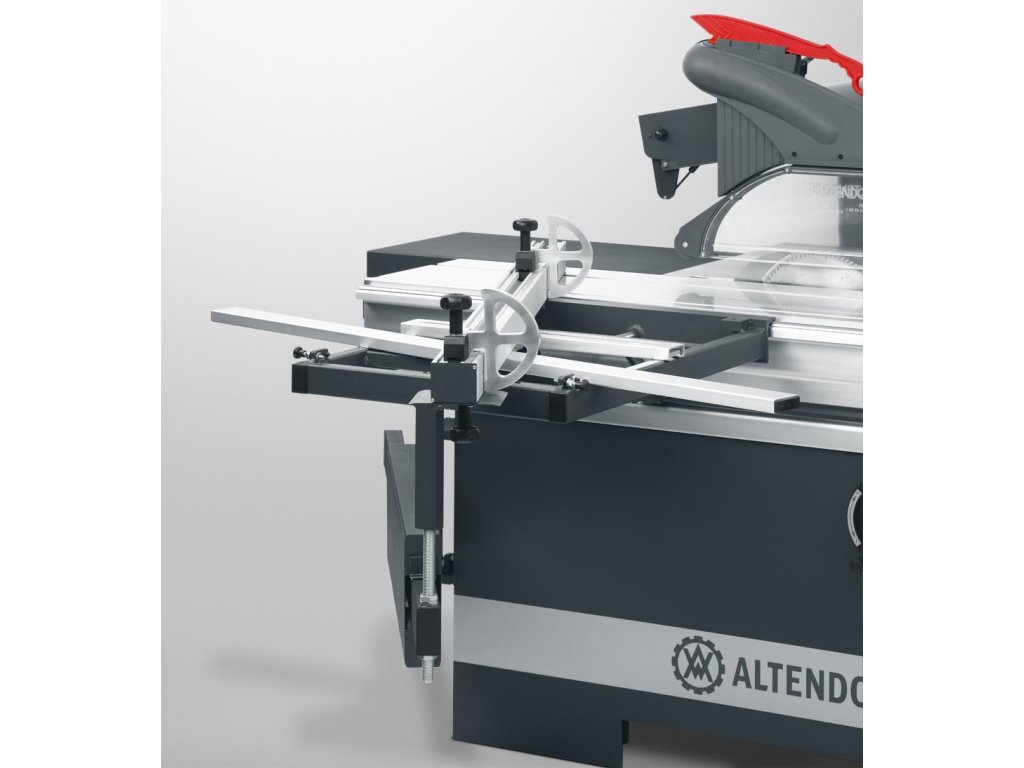

Hlavní pravítko s možností úhlování

HLAVNÍ PRAVÍTKO S MOŽNOSTÍ ÚHLOVÁNÍ

Pro přesné řezání úhlů a pokosů v jedné funkci. Rozsah řezu: 105 - 2600 mm. Úhel můžete nastavit plynule  od 0 do 49 °.

Manuální nastavení výšky řezu

MANUÁLNÍ NASTAVENÍ VÝŠKY ŘEZU

Manuálně pomocí ručního kola. Max. výška řezu s kotoučem 315 mm je 100 mm.

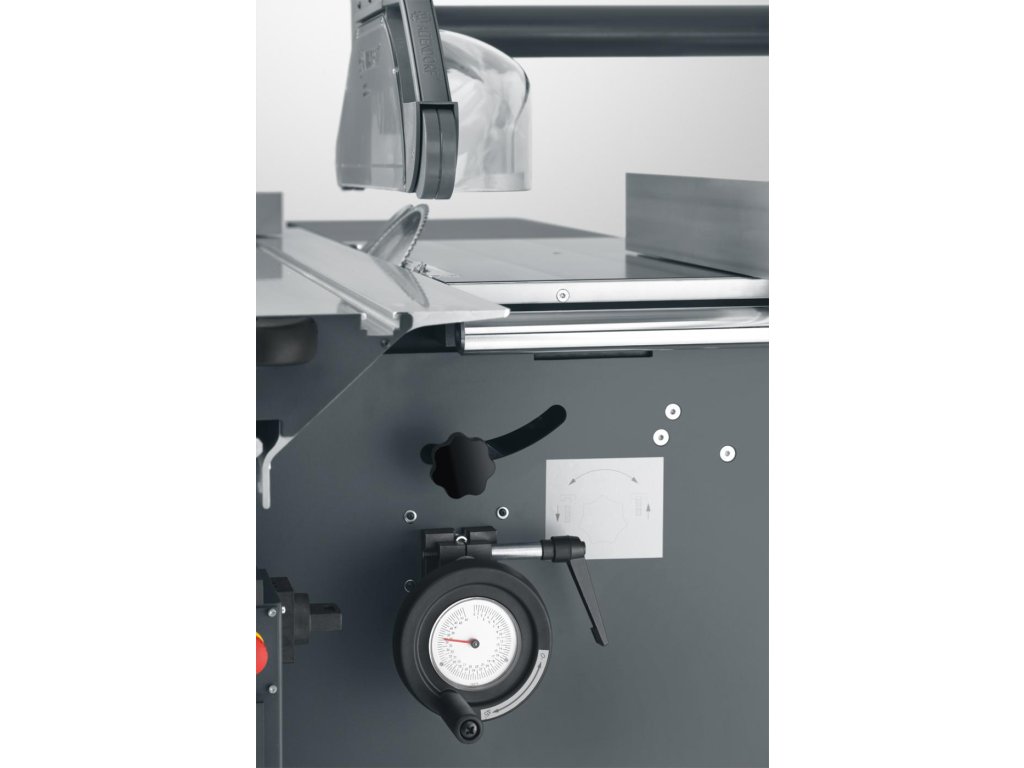

Ruční nastavení úhlu řezání

RUČNÍ NASTAVENÍ ÚHLU ŘEZÁNÍ

Úhel nastavíte jednoduše pomocí ručního kolečka na stupnici od 0 do 45 °.

Paralelní pravítko

PARALELNÍ PRAVÍTKO

Paralelní pravítko se vyznačuje velmi přesným a plynulým posuvem. U stroje ALTENDORF F45 je v základu jemné nastavení rozměru.

DUPLEX - oboustranné přídavné pokosové pravítko

DUPLEX - OBOUSTRANNÉ PŘÍDAVNÉ POKOSOVÉ PRAVÍTKO

DUPLEX umožňuje velmi rychle, přesně a plynule řezat úhly od 0 do 90 °. Při nastavení 45 ° lze  v  pokosu řezat na obou stranách obrobku bez dalšího nastavování. Rozměry se nastavují pomocí lupy a měřící stupnice.  Řezání na délku pomocí zarážky až 1350 mm. Duplex DDuplex DD
