Formátovací pila ABG ELETRONIC E

HLAVNÍ PŘEDNOSTI FORMÁTOVACÍCH PIL OAV-ABG:

• robustní ocelová konstrukce s leštěnými litinovými stoly
• všechny kluzné části broušeny a povrchově upraveny
• přesně vyvážené hřídele minimalizující vibrace a hlučnost
• výkonné elektromotory a příslušenství v základní ceně strojů
• maximální péče o detail zabezpečuje lehkost práce se všemi materiály
• při naklápění pilového kotouče je přesně zachována vzdálenost nastavená na pravítku

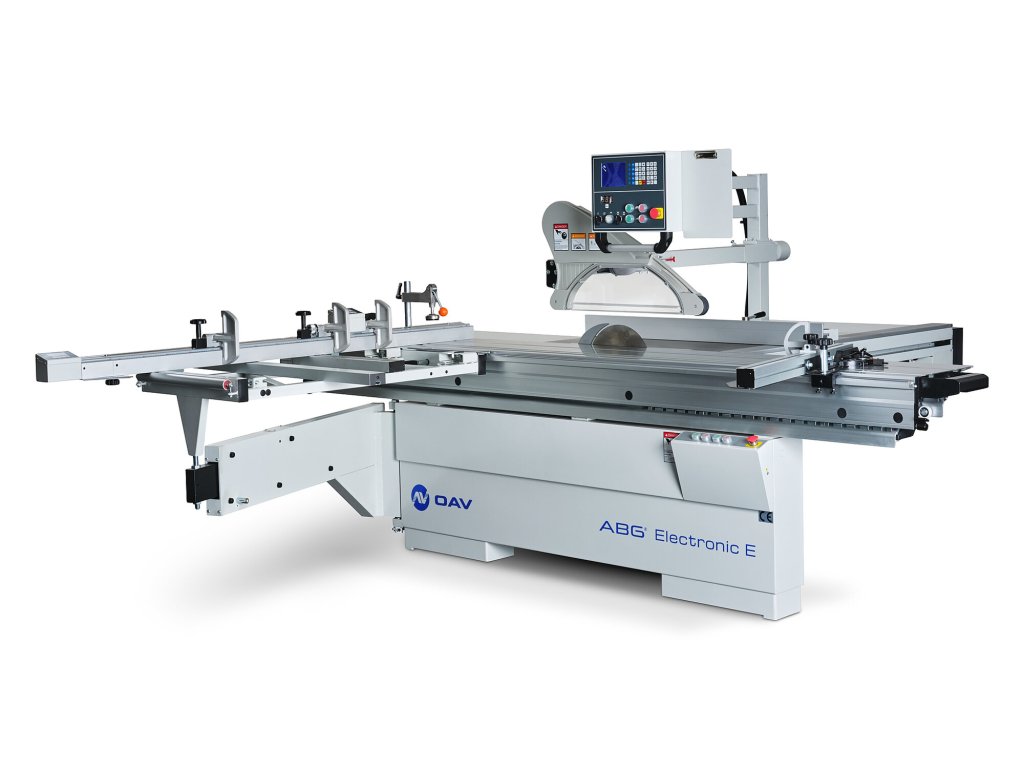

OAV-ABG ELECTRONIC E

Dosavadní vrcholný model formátovacích pil OAV-ABG. Pojezdový stůl o délce 3200 mm má uložený na kladkách, které se pohybují po kalených ocelových tyčích. Ty jsou v porovnání s jinými typy pojezdů méně náchylné na nečistoty, snadněji se udržují a mají nesrovnatelně delší životnost.

Pila je vybavena motorem 5,5 kW k pohonu hlavního kotouče s otáčkami 3000/4000/5000 ot./min. kde je nastavení otáček mechnické.
Samostatný motor k pohonu předřezu o průměru 120mm má výkom 0,8 kW, hřídel pro nasazení předřezu má ⌀ 22 mm.

Dalším dominantním prvkem tohoto stroje je horní ovládací panel zavěšený na samostatném rameni ve výšce očí s indikací polohy paralelního pravítka od hlavního kotouče a úhlem naklopení. Pomocí ovládacích tlačítek lze zvolit polohu paralelního pravítka, zadat řetězové řezy a postupnými řezy provádět drážkování.

Součástí pily je kvalitní horní odsávání se 2 různými plastovými kryty ( úzký pro kolmé řezy a široký pro řezání pod úhlem ), excentrickým přítlakem, pomocným úhlovacím pravítkem pro menší dílce, bočním madlem pro snazší manipulaci s pojezdem, předřezovým kotoučem a sámovacím plechem.

Pojezdový stůl se dá aretovat pro snadné pokládání desky na plochu stolu. Samozřejmostí je dostatečně veliký výložník s válečkem a hlavní úhlovací pravítko se 2 zarážkami s možností prodloužení až na délku 3500mm, které lze upevnit na výložníku pro práci před a za pravítkem.
Dalším prvkem příjemným pro obsluhu je motorický zdvih a naklápění hlavního kotouče, zatímco nastavení výšky předřezu zůstává ruční.
Polohu hlavního kotouče s úhlem naklopení lze odečíst na elektronickém displeji.

Excentrický přítlak lze pevně umístit v kterémkoliv místě po celé délce pojezdového stolu. Stejně tak lze aretovat výložník po celé délce pojezdu podle potřeb obsluhy.

Ve verzi "DIGI" má formátovací pila navíc oproti základní výbavě digitální odečet zarážek na hlavním příčném/pokosovém pravítku.

TECHNICKÉ PARAMETRY

• Hmotnost (kg)
• 942 kg
• Hlavní motor
• 5,5 kW; 3000/4000/5000 ot./min.
• Délka pojezdového stolu
• 3200 mm
• Samostatný předřezový motor
• 8000 ot/min
• Průměr pilového kotouče
• ⌀ 355mm - 105 mm/70 mm
• Přesah hlavního kotouče 90°/45°
• 105 mm/70 mm
• Připojení odsávání
• 1x80/100 mm, 1x120 mm
• CNC paralelní pravítko
• ano

TECHNOLOGIE

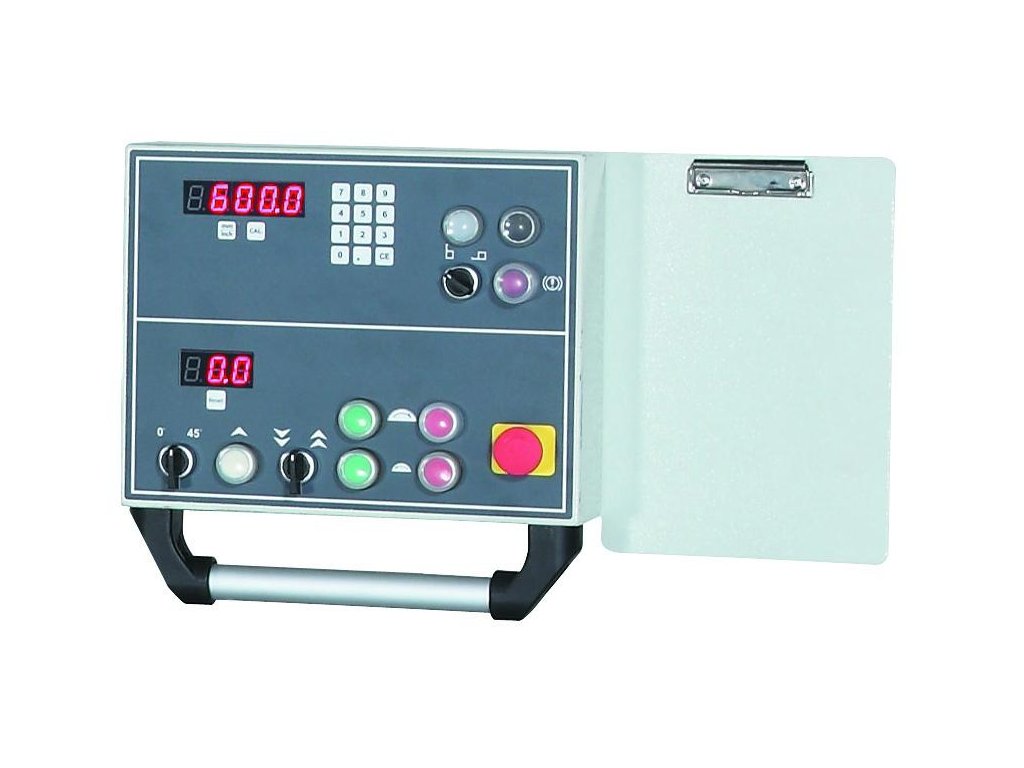

OVLÁDACÍ PANEL OAV-ABG ELECTRONIC E

Ovládací panel ve výšce očí s praktickým držákem poznámek se dá odklopit z prostoru nad pilovým kotoučem. Na tomto ovládacím panelu najdete samostatné tlačítko na zapnutí a vypnutí hlavního agregátu i předřezového agregátu. Můžete naklápět a vysouvat elektromotoricky hlavní pilový agregát.
Ze stejného panelu můžete ovládat a programovat nastavení paralelního pravítka.
Nedílnou součástí je bezpečnostní tlačítko.

PŘÍDAVNÉ ÚHLOVÉ PRAVÍTKO

Přídavné úhlové pravítko pomáhá řezat přesně pod různými úhly v situaci, kdy zákazník provádí řezání pod různými úhly u menších rozměrů desek. Součástí úhlovacího pravítka je excentrický přítlak.

SAMOSTATNÝ PŘEDŘEZOVÝ AGREGÁT

Předřezový agregát u formátovacích pil OAV - ABG Electronic a Suppra 320 je vybaven samostatným elektromotorem o příkonu 0,75 kW s otáčkami 8000 /min.
U formátovacích pil OAV - ABG BASIC 220/260 je předřezový motor o příkonu 0,6 kW s otáčkami 8000 /min.
Stranové a výškové nastavení předřezu je mechanické.

POJEZDOVÝ STŮL

Pojezdový vozík je uložen na tvrzených tyčích s kladkami. Toto provedení pojezdového stolu vyžaduje minimální údržbu a nabízí maximální trvanlivost.  Veškeré hliníkové plochy pojezdového stolu jsou dodatečně eloxovány.

CNC - PARALELNÍ PRAVÍTKO

CNC paralelní pravítko je elektromotoricky nastavitelné. Pravítko rozpoznává automaticky svoji polohu a velmi urychluje obsluze nastavit přesný rozměr.  U formátovací pily ELECTRONIC E je toto pravítko možno velmi jednoduše a účelně programovat.

DIGITÁLNÍ ODEČET ZARÁŽEK NA HLAVNÍM PRAVÍTKU

Na dvou samostatných displejích můžete odečítat rozměry zarážek na hlavním pravítku. Tento způsob nastavení je velmi přesný a odstraňuje chybovost při řezání.
Toto příslušenství není zahrnuto v ceně stroje.
